5-5 Face

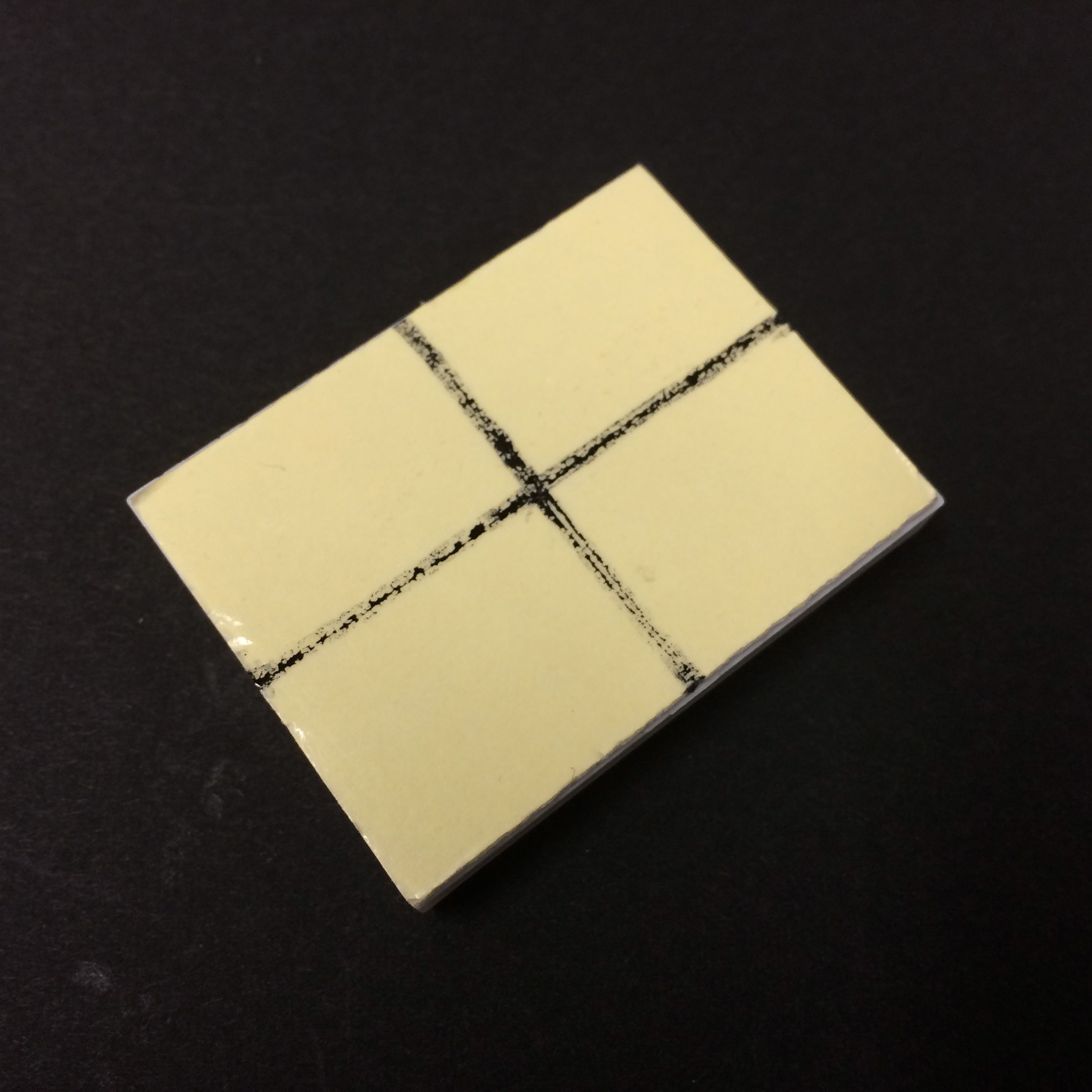

5-5-1 Mark on the back of the bread board
写真7-77 ブレッドボードの背面にマーキングする

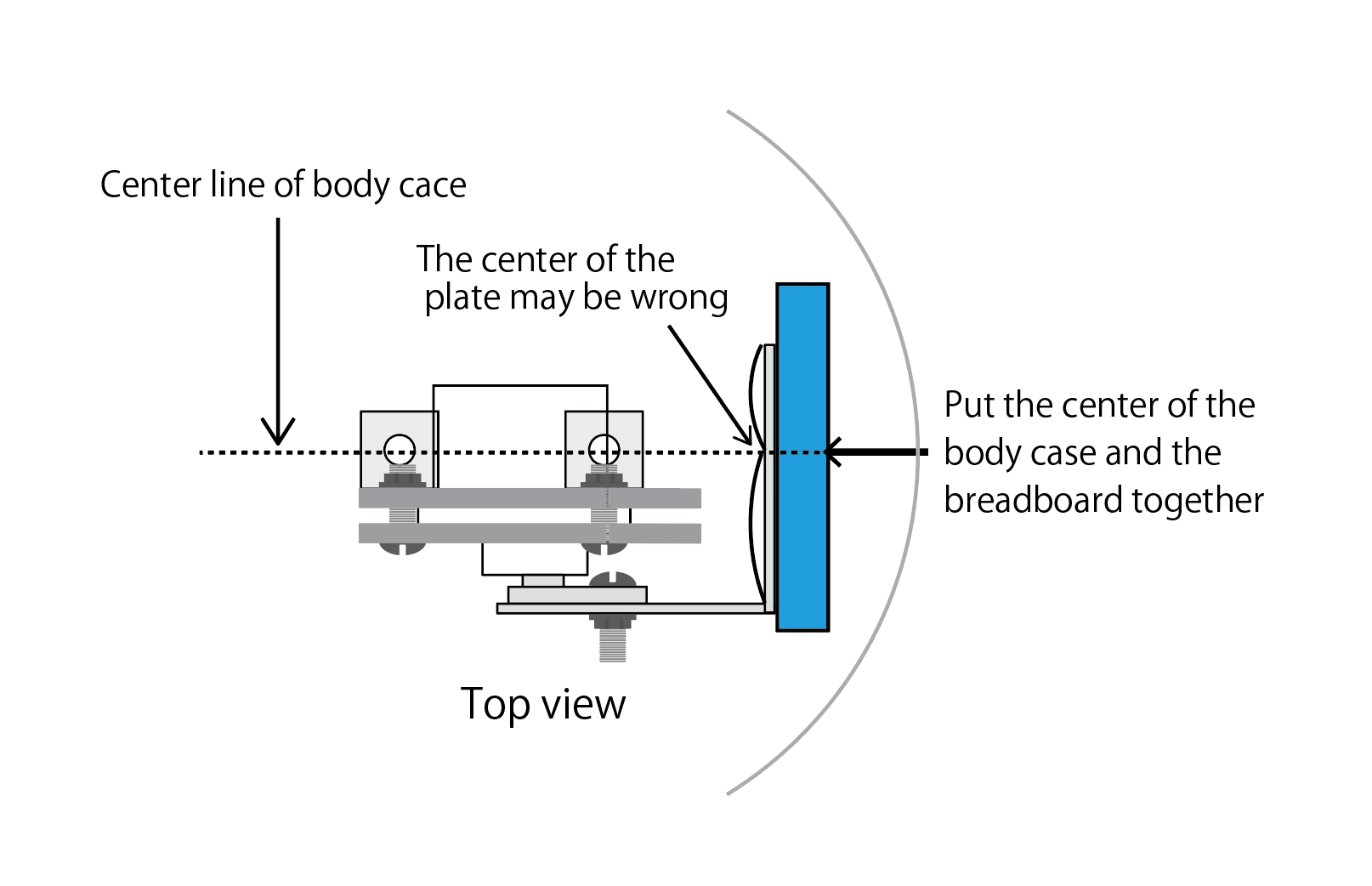

5-5-2 Drill 2 holes at the bread board
スクリーンショット 2016-08-21 23.00.28



5-5-3 Mark 2 points to the bread board through the holes of the metal plate



5-5-4 Drill them
写真7-79 ドリルで穴あけする

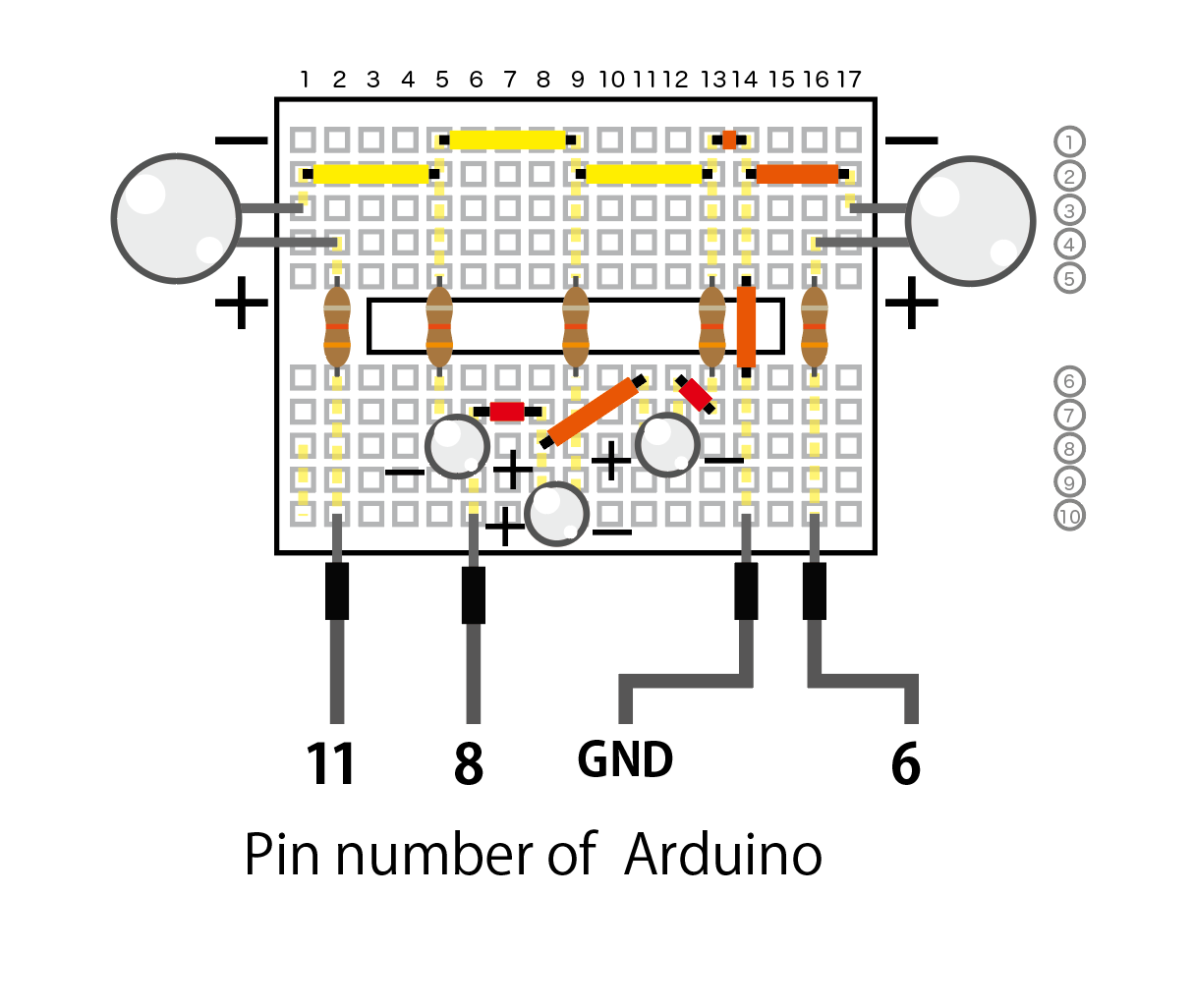

5-5-5 Set LED, Register,Prebented shotrt jumper wires
スクリーンショット 2016-08-21 22.32.08

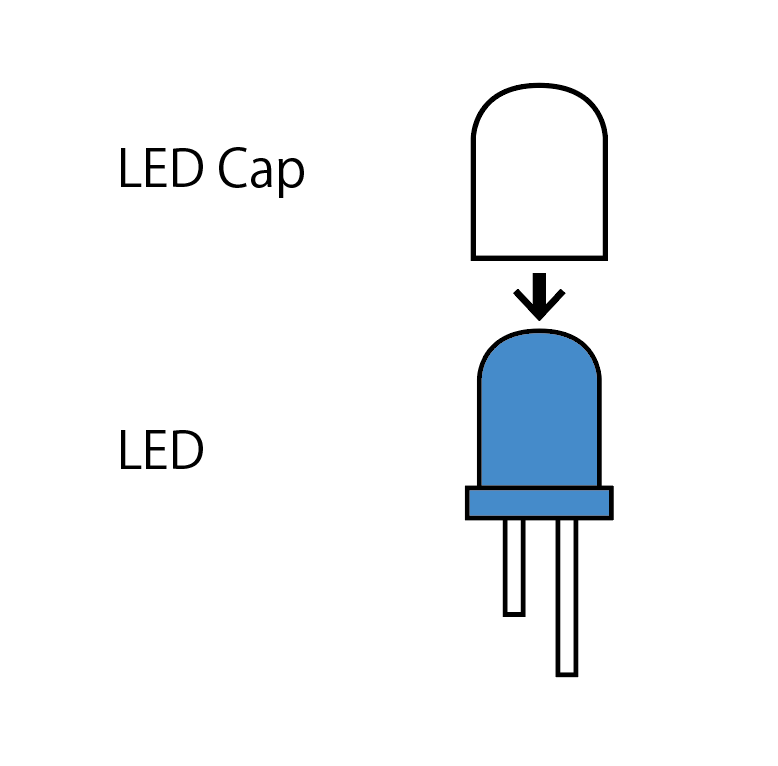

5-5-6 Cover auto blink LED with LED cap
スクリーンショット 2016-08-21 23.34.00

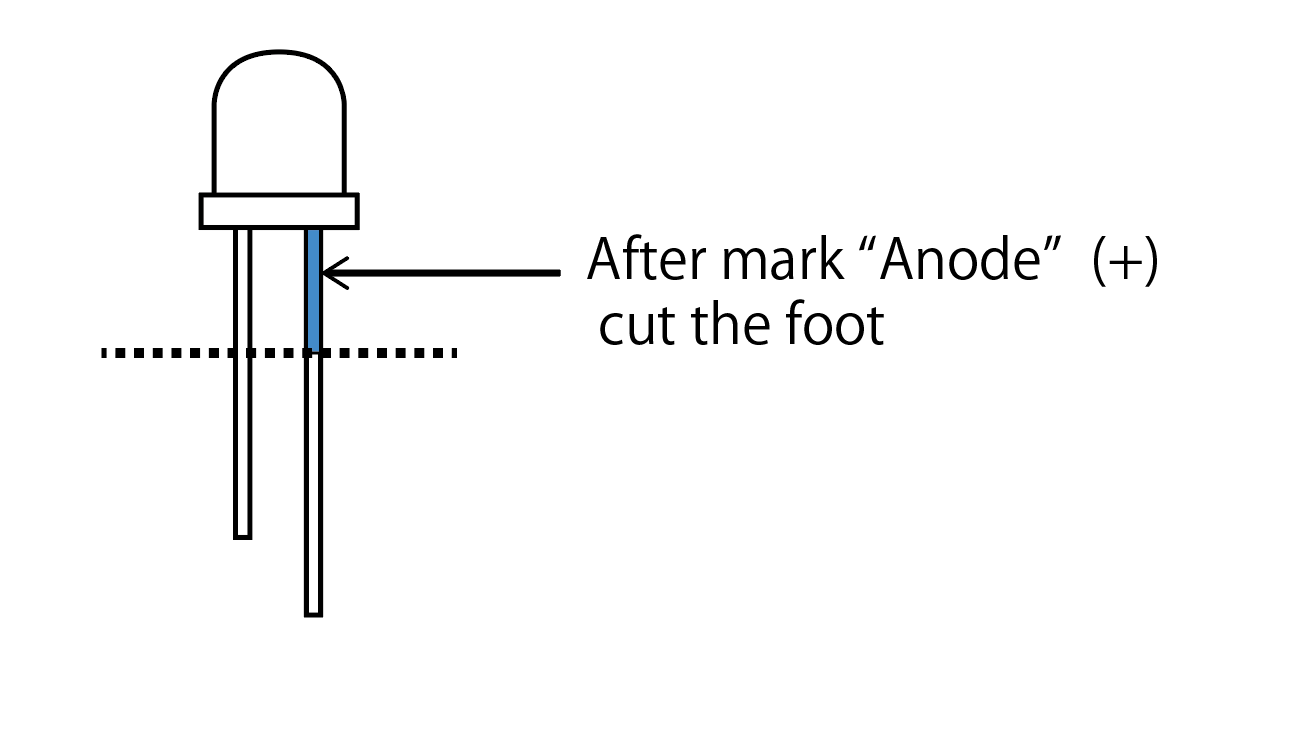

5-5-7 Mark the foot of capped LED and cut them, set on the bread board
スクリーンショット 2016-08-21 23.29.04

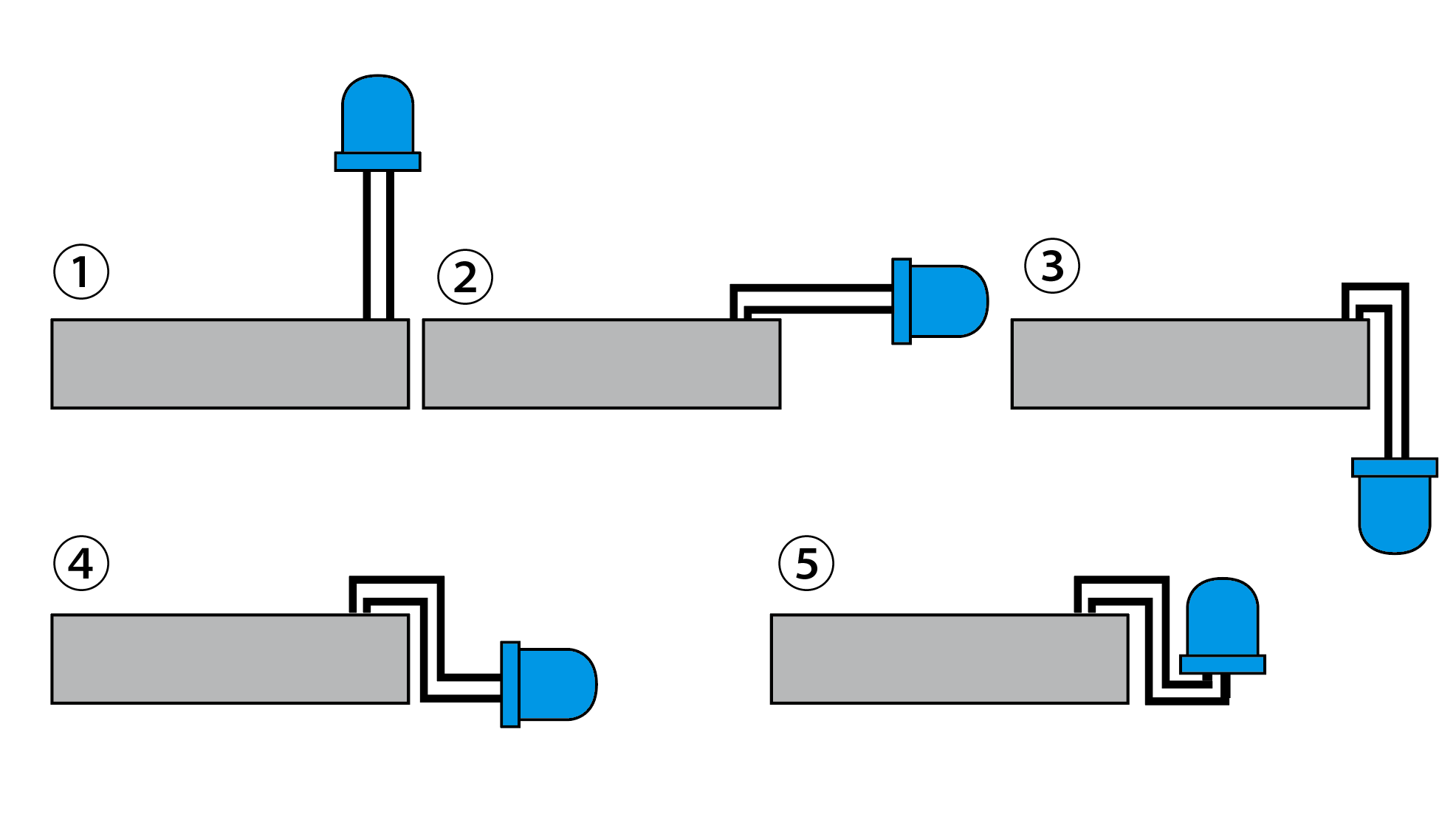

5-5-8 Set the LED for eyes on the bread board and bend them
スクリーンショット 2016-08-21 22.29.27






写真7-80 部品をすべて取り付けたブレッドボード

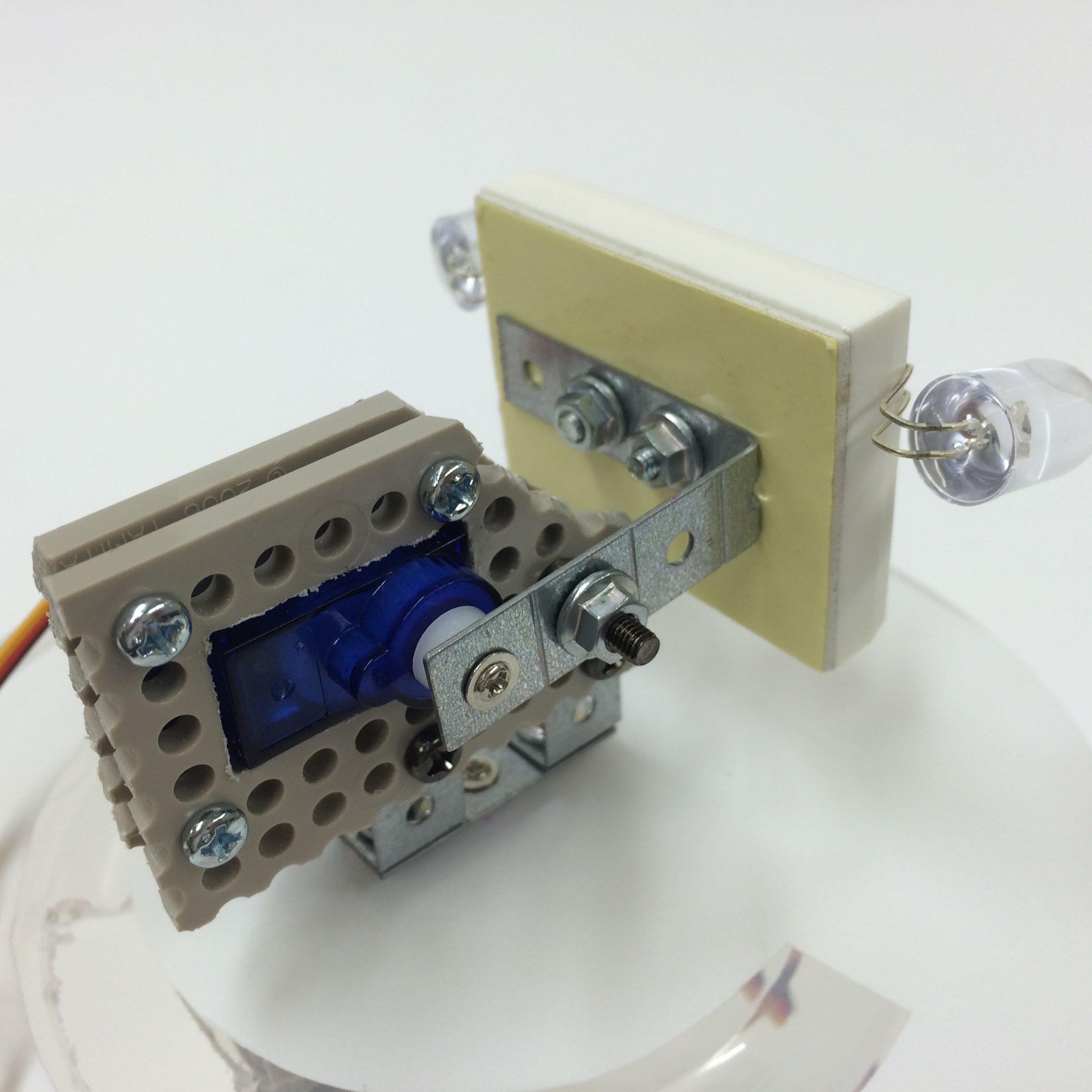

5-5-8 Set the bread board to the metal arm
写真7-81 ブレッドボードをアームに取り付ける

写真7-82 完成したフェイス
