5-2 Base

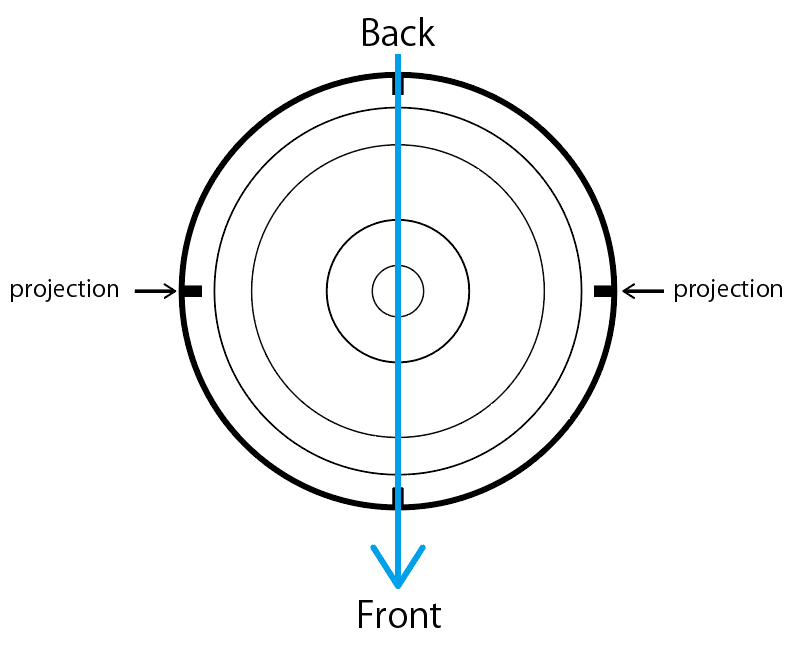

5-2-1 Check orientation of basement

スクリーンショット 2016-08-19 14.08.24


5-2-2 Use templates “template for base” and mark the hole for cable
写真7-36 テンプレートをのせてフタにマーキングする

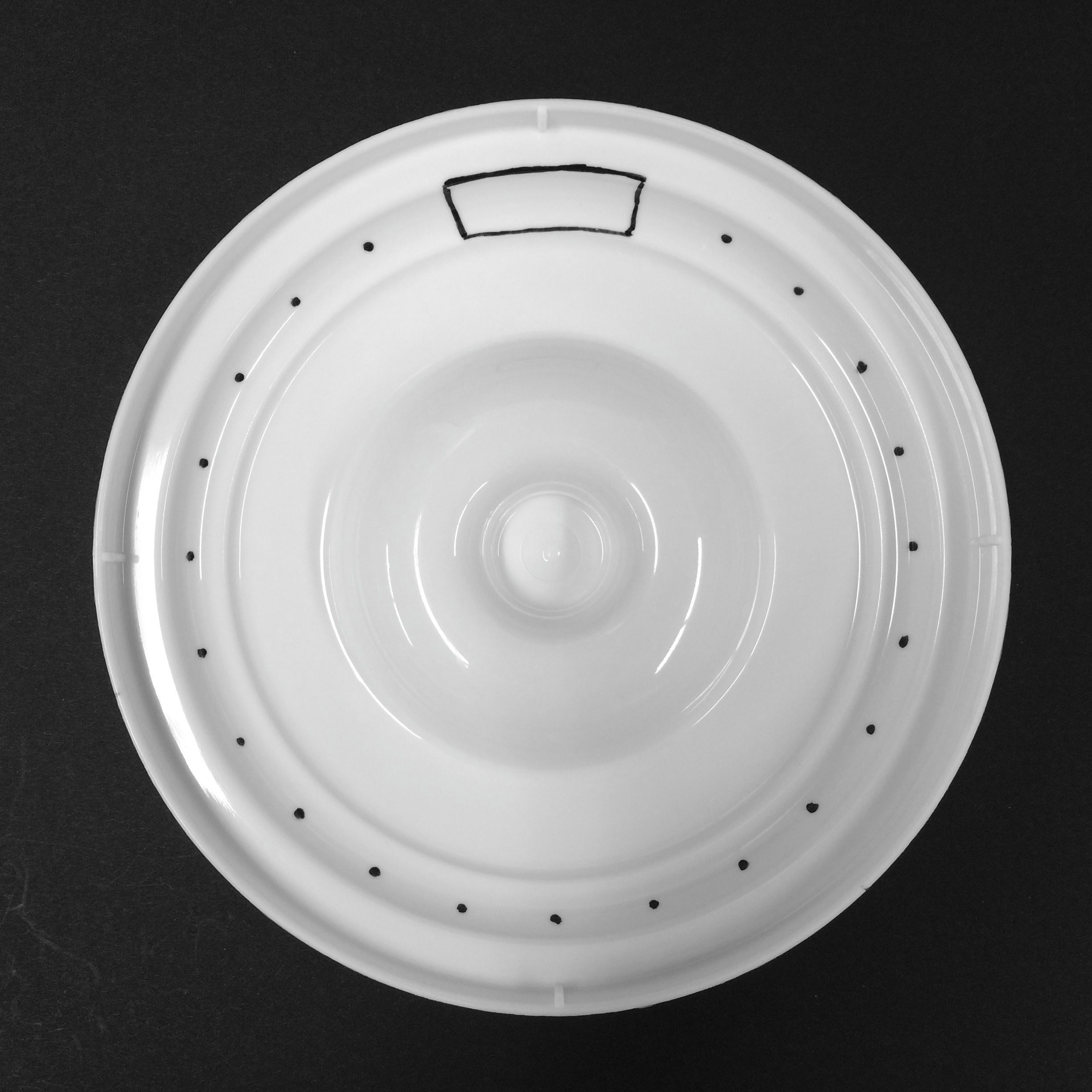

写真7-37 マーキングされたフタ


5-2-3 Drill and widen the hole
スクリーンショット 2016-08-19 14.16.48

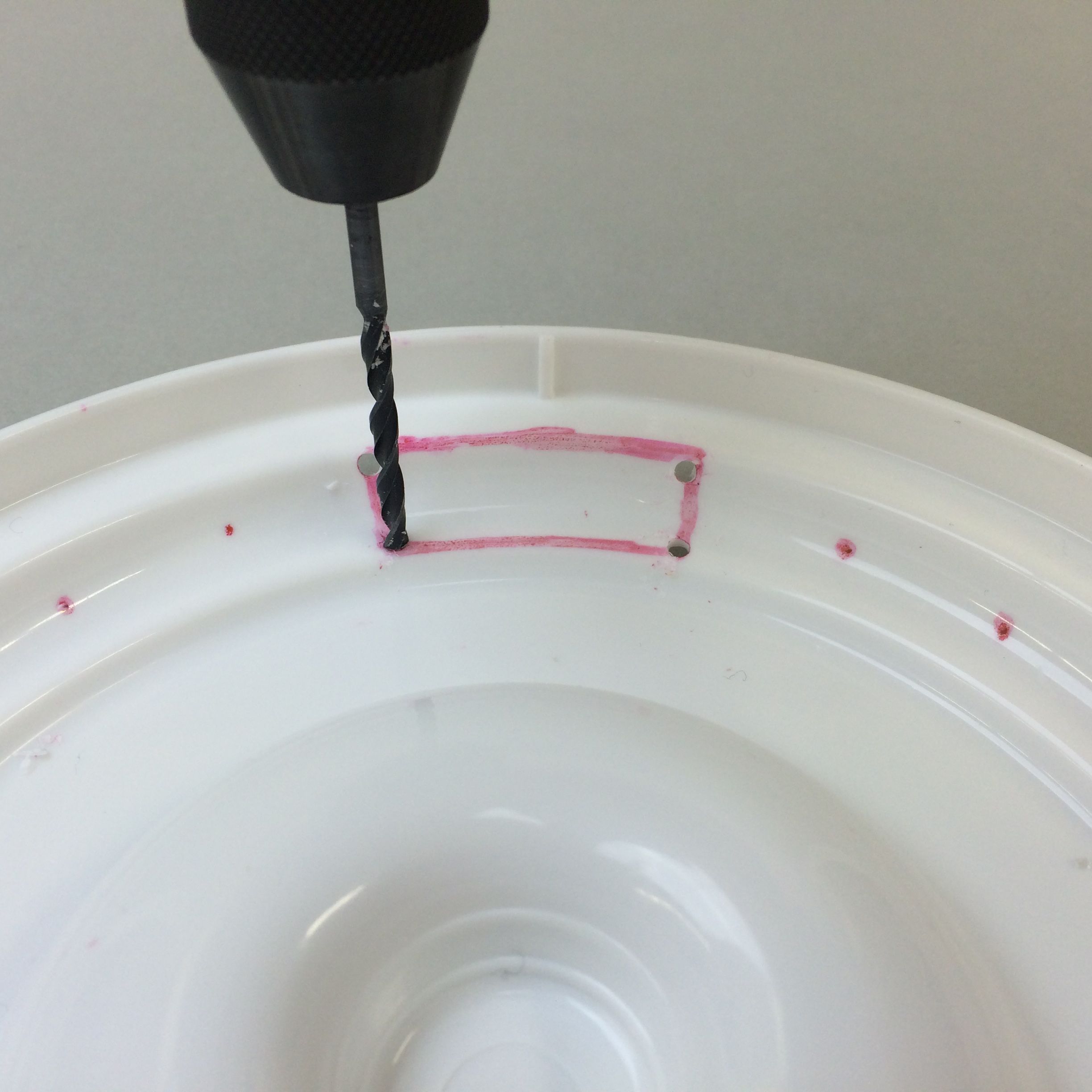

写真7-38 ケーブル引き出し用の扇型の穴を開ける

写真7-38 ケーブル引き出し用の扇型の穴を開ける

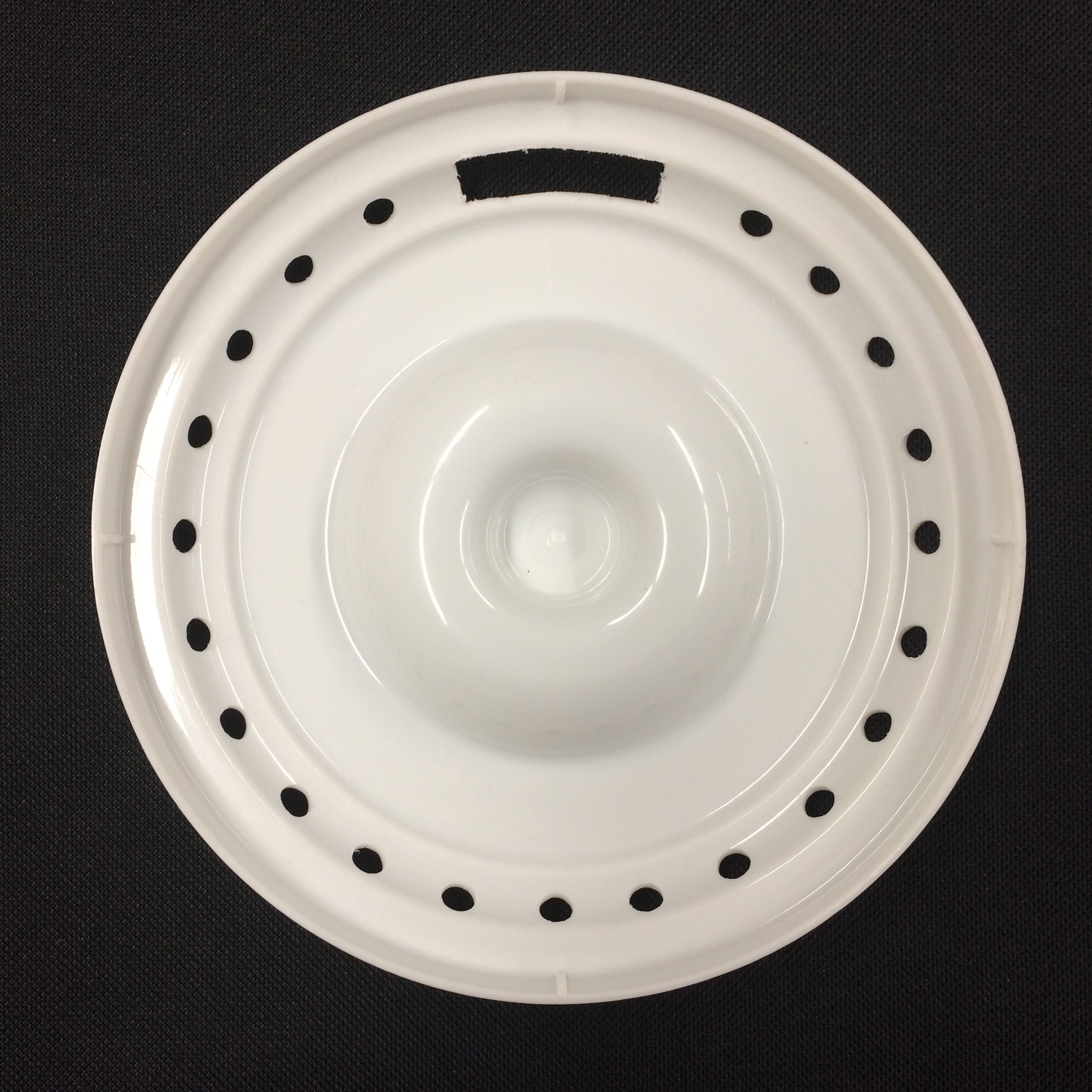

写真7-39 穴あけを完了したフタ

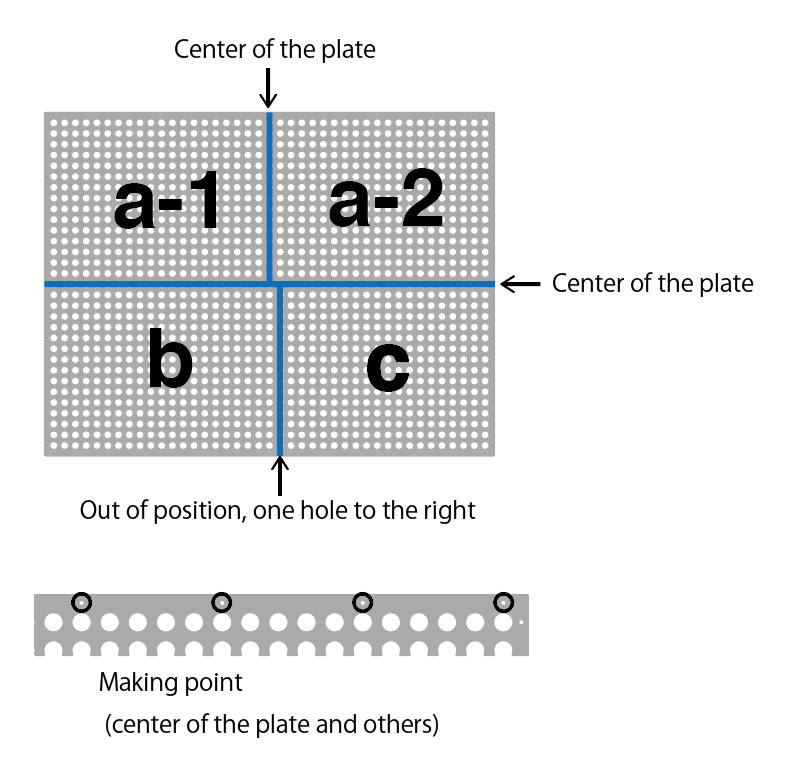

5-2-4 Cut Universal Plate  and divide into 4
スクリーンショット 2016-08-19 14.27.52

5-2-2 Cut between holes by Nipper

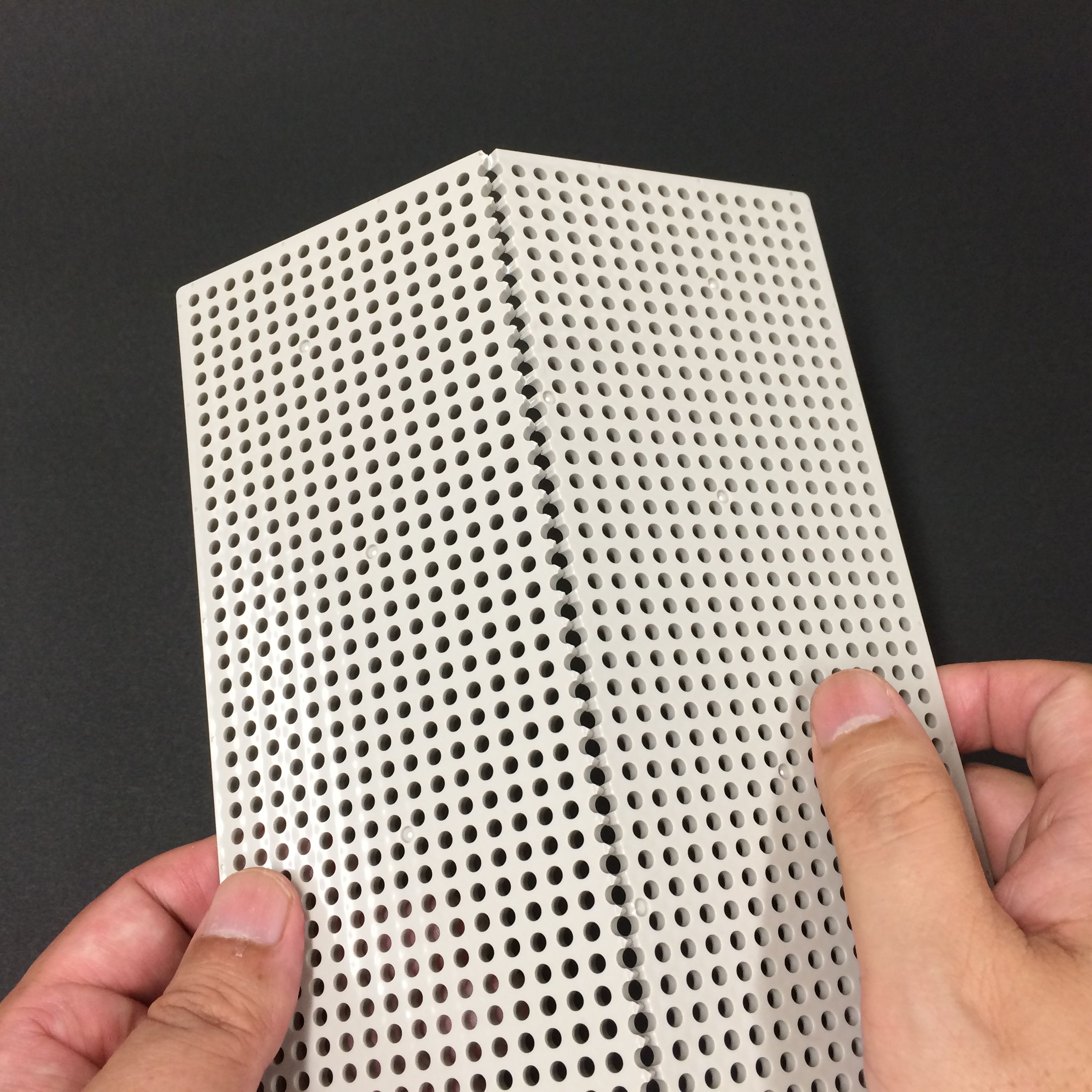

写真7-41 手で折り曲げて切断する

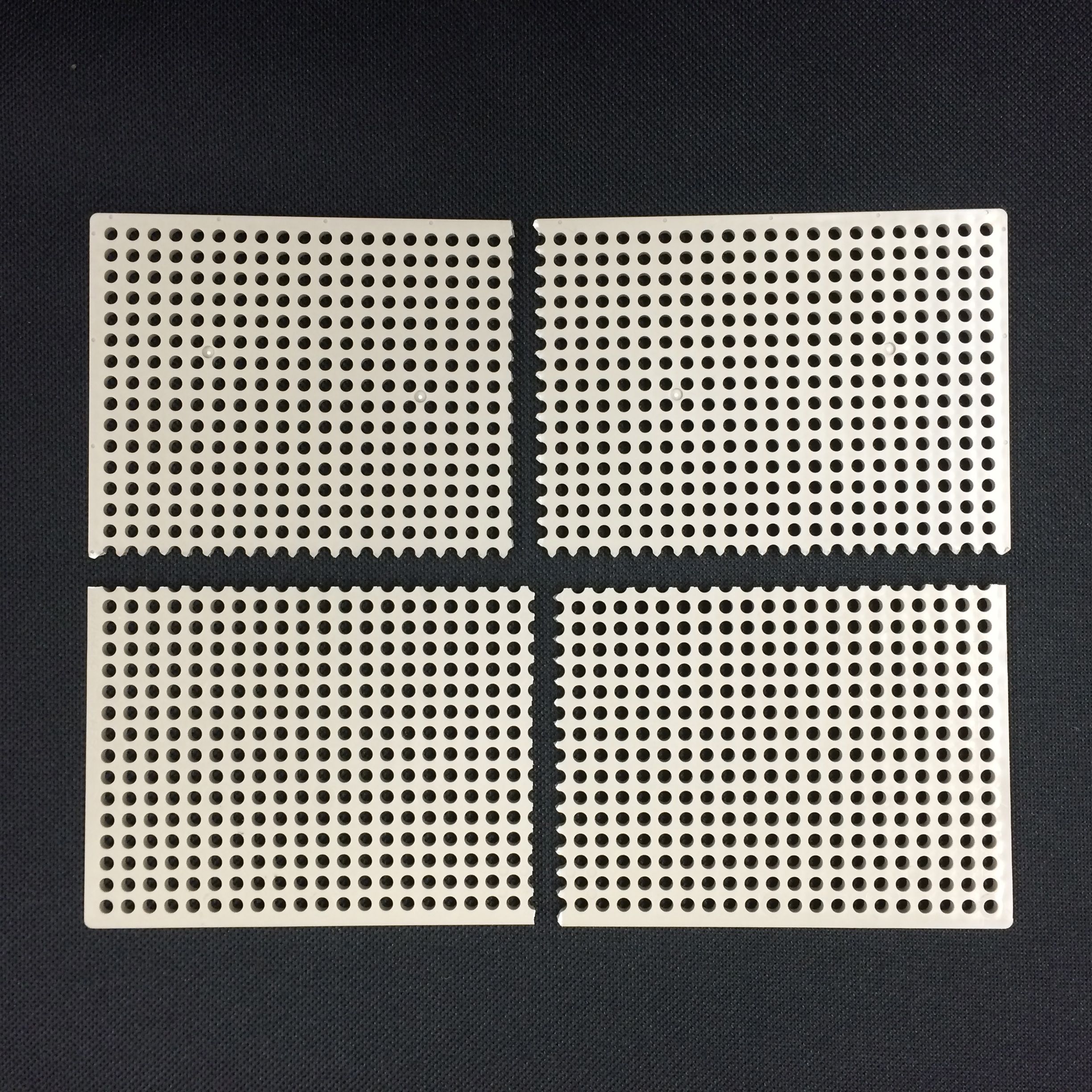

写真7-42 切り出されたコンテナの部品

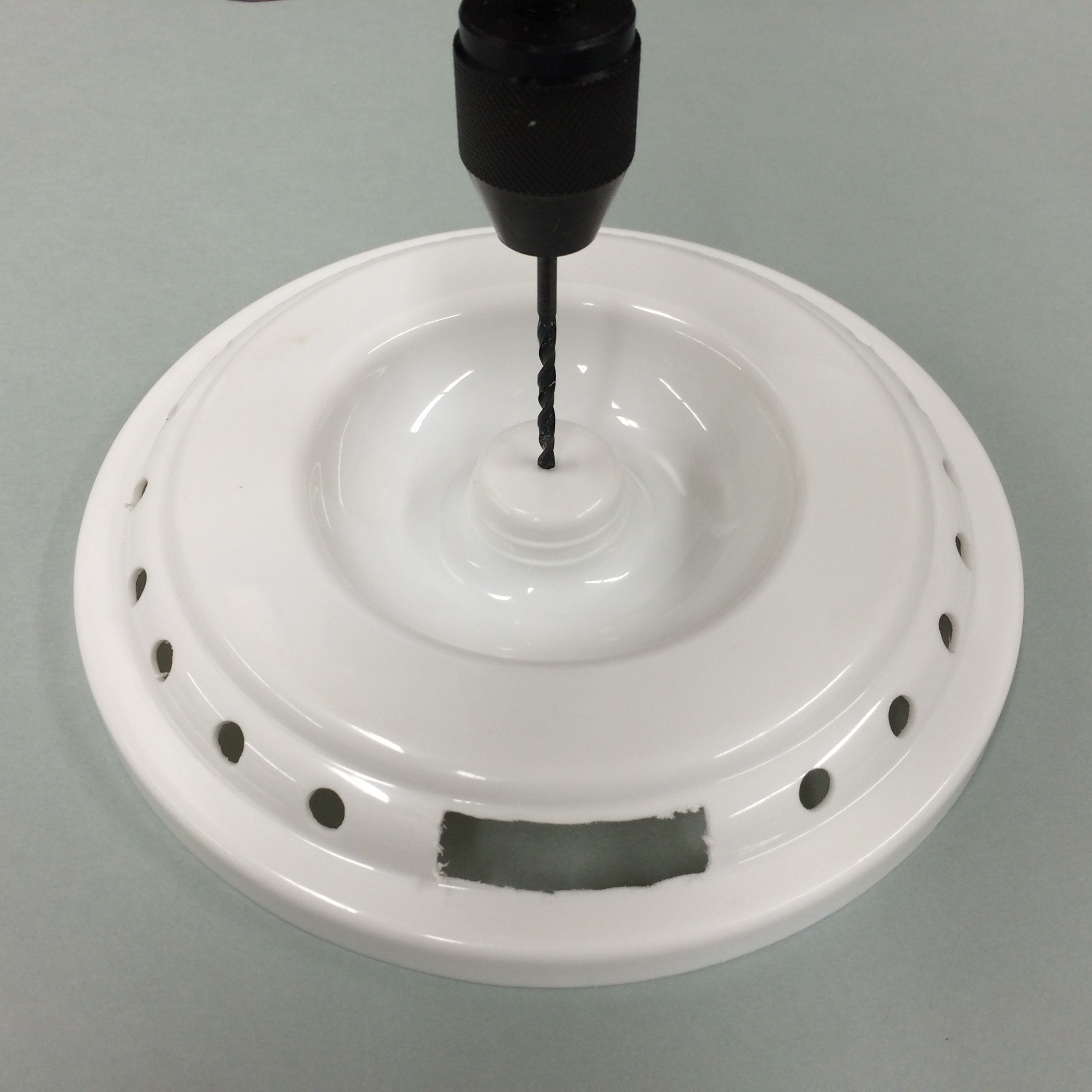

5-2-5 Drill 3mm hole the center of the basement

写真7-43 フタの中央に穴あけする


5-2-6 Set plate “b” at the basement and  drill 1 hole
写真7-45 プレートの穴からドリルで穴開けする

5-2-7  After drill one hole and set screw,  drill other one
and  after drill 2 holes, remove the palate.

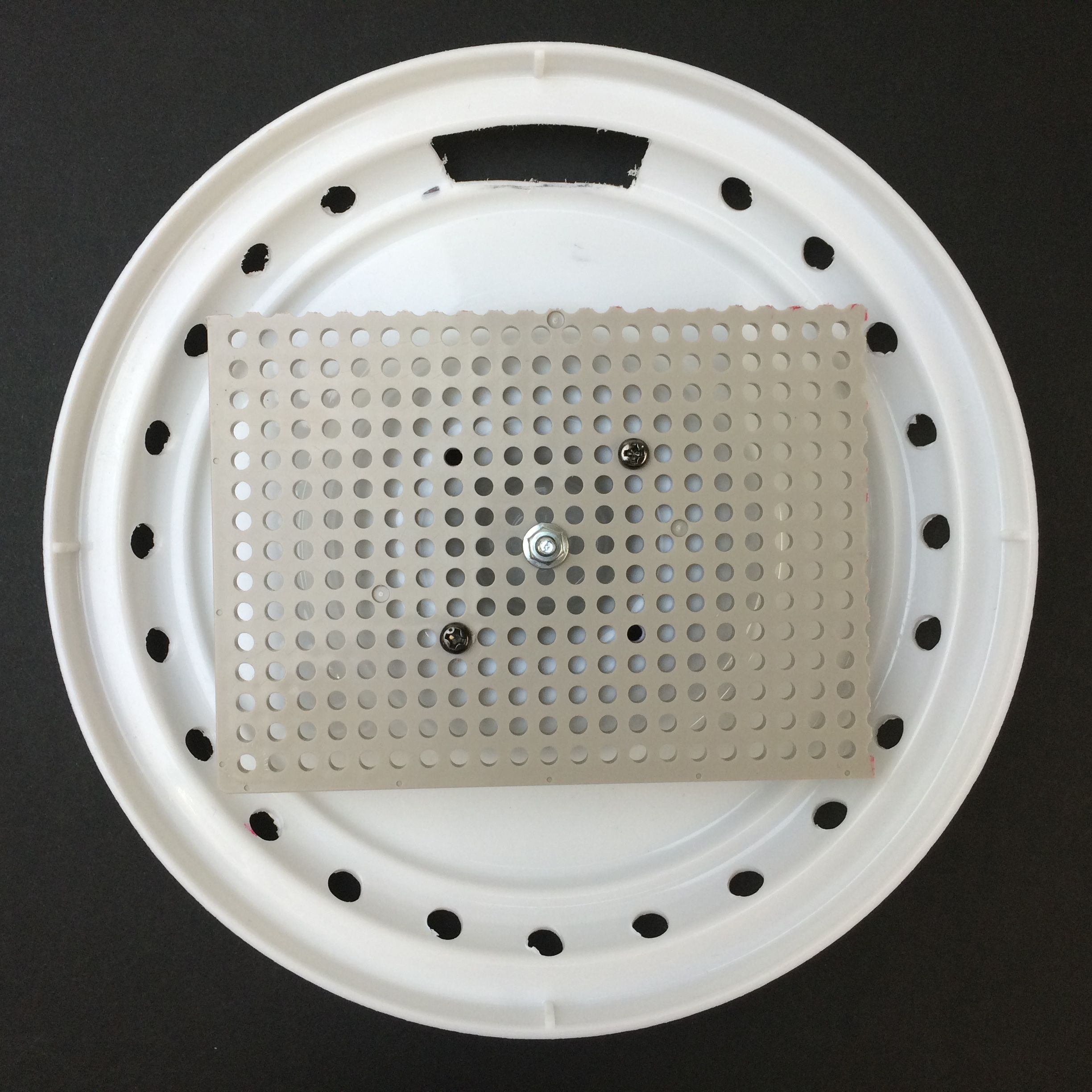

写真7-46 プレートの上から穴をあけてネジを差し込む

5-2-8 Build “a-1”, “a-2” with L angle frame and screw them
写真7-47 コンテナの側面の組み立て

5-2-9 Build “a-1”, “a-2″,”b”

5-2-10 Set “a-1”, “a-2″,”b” at the basement
写真7-49 コンテナをベースに取り付け完成したベース
